ATENÇÃO ESSE MODULO NÃO DEVE SER USADO CASO NÃO TENHA CONHECIMENTOS PREVIOS DE ELETRONICA, NAS TRILHAS DE BAIXO ELE CORRE 220V, EXISTE RISCO DE MORTE, PEÇA AJUDA A UM PROFISSIONAL ANTES E LIGAR NA TOMADA.
Relés são dispositivos eletromecânicos que mudam de estado de acordo com a presença ou ausência de corrente elétrica. É um componente com diversas aplicações, mais comumente usados para ligar ou desligar dispositivos.
Cada relé pode ser usado em dois estados:
NA= normalmente aberto:
Neste estado, os dispositivos serão ligados quando o botão de acionamento for acionado. Para usar o relé no estado normalmente aberto, basta fazer a ligação do seu dispositivo nos bornes NA e C.
NF= normalmente fechado:
Neste estado, os dispositivos serão desligados quando o botão de acionamento for acionado. Para usar o relé no estado normalmente fechado, basta fazer a ligação do seu dispositivo nos bornes NF e C.
Com este módulo Relé 5V é possível acionar cargas de 220V AC, como lâmpadas, equipamentos eletrônicos e motores com o auxílio de um microcontrolador Arduino, PIC, ARM. Tudo isso sem a necessidade de montar um circuito com transistores, relés, conectores, leds e diodos.
Especificações:
- Modelo: SRD-05VDC-SL-C
- Tensão de operação: 5VDC
- Permite controlar cargas de 220V AC
- Corrente típica de operação: 15~20mA
- LED indicador de status
- Pinagem: Normal Aberto, Normal Fechado e Comum
- Tensão de saída: (30 VDC a 10A) ou (250VAC a 10A)
- Furos de 3mm para fixação nas extremidades da placa
- Tempo de resposta: 5~10ms
- Dimensões: 135 x 52 x 20mm
Acompanha:

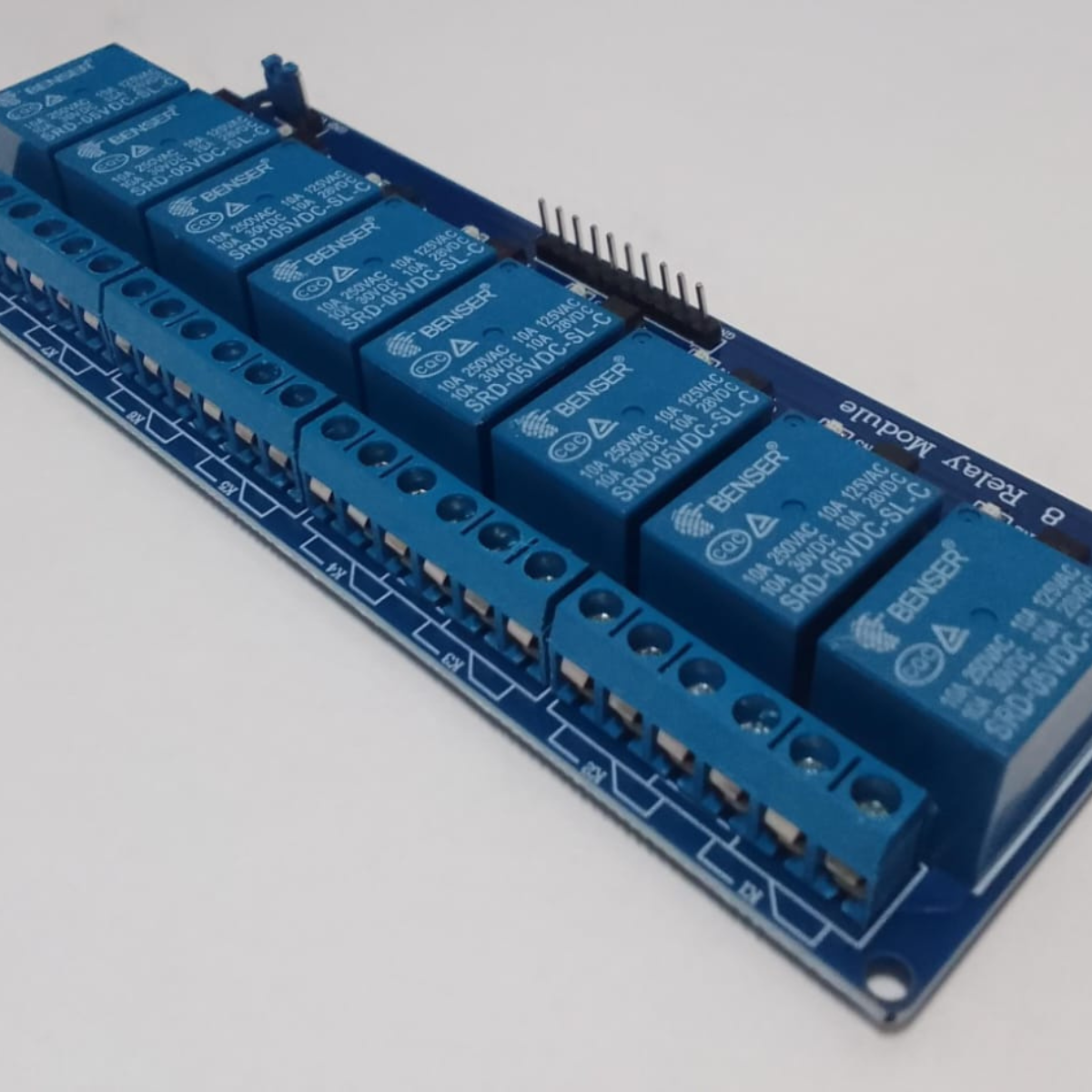

01 - Módulo Relé 5V 8 Canais
